HyperScan 智能光学追踪3D扫描仪
红色激光光源、7对或三对十字交叉扫描激光束+1条深孔扫描激光束
0.03mm
自动光学跟踪、无需粘贴目标反射标记点、尤其适合汽车、重工机械零配件、铸件等大工件快速高效扫描
『 红色激光光源 超大扫描范围 无需贴点
高效率 易学易用 可视化操作 』

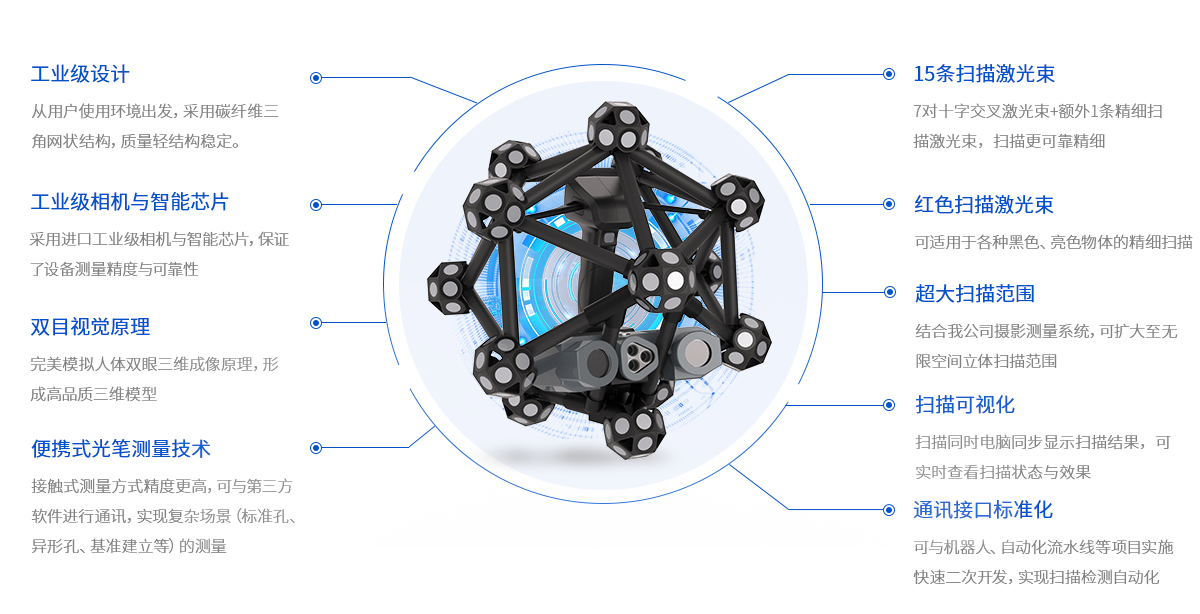

产品设计
产品优势
测量精度
●精度0.03mm，分辨率0.05 mm
●设备测量精度不受使用环境温湿度、噪音、振动、烟尘等影响
●快捷的校准程序，精度不随使用时间发生改变
测量速度
●动态追踪：结合ZG-Track光学追踪器，在17.6m3 空间内可牢牢锁定测量对象，用户可以在测量过程中以任何方式移动扫描对象
●即插即用的系统，从安装到投入使用时间不超过2分钟
●无需粘贴目标反射标记点
●7对十字交叉激光束+额外1束深孔扫描激光束，扫描速度最大48万次测量/秒；
扫描特性
●点云无分层，自动生成三维实体图形(三角网格面)；
●手持任意扫描, 随身携带，只有1.5kg；
●在测量过程中，零件和系统可以随时自由移动
●多功能3D扫描：黑色、高亮、彩色表面可直接扫描，无需任何预处理
●多功能按键与软件实时交互
●设备操作简单，易学易用，１天即可熟练操作；
●操作方便，适用范围广，可在狭窄的空间扫描，对工作环境无要求。
客户利益
极低的产品学习与使用成本
无任何操作经验者经过一天培训即可熟练掌握设备的各类操作与校准程序，产品使用对车间环境要求低，可在嘈杂、振动环境下保持极高的扫描精度。
极高的扫描效率
最大480000 次/秒的测量速度，尤其适合于对大型工件的快速精确扫描
更广泛的扫描应用
扫描工件大小范围覆盖从小型机械零部件到大型工业铸件、叶片等，可快速完成数据建模等应用，真正做到一机多能。
无需贴点
无需粘贴目标反射标记点，可节省大量目标发射标记点粘贴与剥离时间，提升工作效率
技术参数
型号 | HyperScan 717 | HyperScan 313 | |
重量 | 1.5 kg | ||
测量速率 | 480,000 次/秒 | 205,000次/秒 | |
光源 | 7 对十字交叉激光束 + 1 条深孔扫描激光束 | 3对十字交叉激光束 + 1 条深孔扫描激光束 | |
分辨率 | 0.05mm | ||
扫描精度 | 最高0.03mm | 最高0.03mm | |
体积精度 | （9.6m3） | 0.064 mm | 0.086 mm |
(17.6m3) | 0.078 mm | 0.122 mm | |
景深 | 250mm（自动） | ||
基准距 | 300mm | ||
传输方式 | USB3.0 | ||
工作温度 | -20~40°C | ||
工作湿度（非冷凝） | 10~90% | ||
输出格式 | .stl，.obj，.asc,.ply,.txt,.xyz等，可定制。 | ||
兼容软件 | 3D Systems（Geomagic Solutions）、InnovMetric Software（PolyWorks） Dassault Systems（CATIV V5和SolidWorks）、PTC（PRO/ENGINEER） Autodesk（inventor、Alias、3ds max、Maya、Softimage） Siemens（NG和Solid Edge） | ||
