AltairScan 智能闪测激光3D扫描仪
蓝色激光光源、3对或7对十字扫描激光线束 +5条精细扫描激光束+1条深孔扫描激光束
标准模式：0.02mm 精细模式：0.01mm
高精度高效率、孔位闪测功能，可对工件孔位的瞬间测量提取中心点坐标和孔直径
质量检测与控制、逆向设计、数字展示、汽车制造、模具制造、航空航天、重工机械、医疗健康、3D打印、教育科研、VR-AR
『 蓝色激光光源 轻易便捷 孔位闪测功能
扫描速度快 易学易用 可视化操作 』

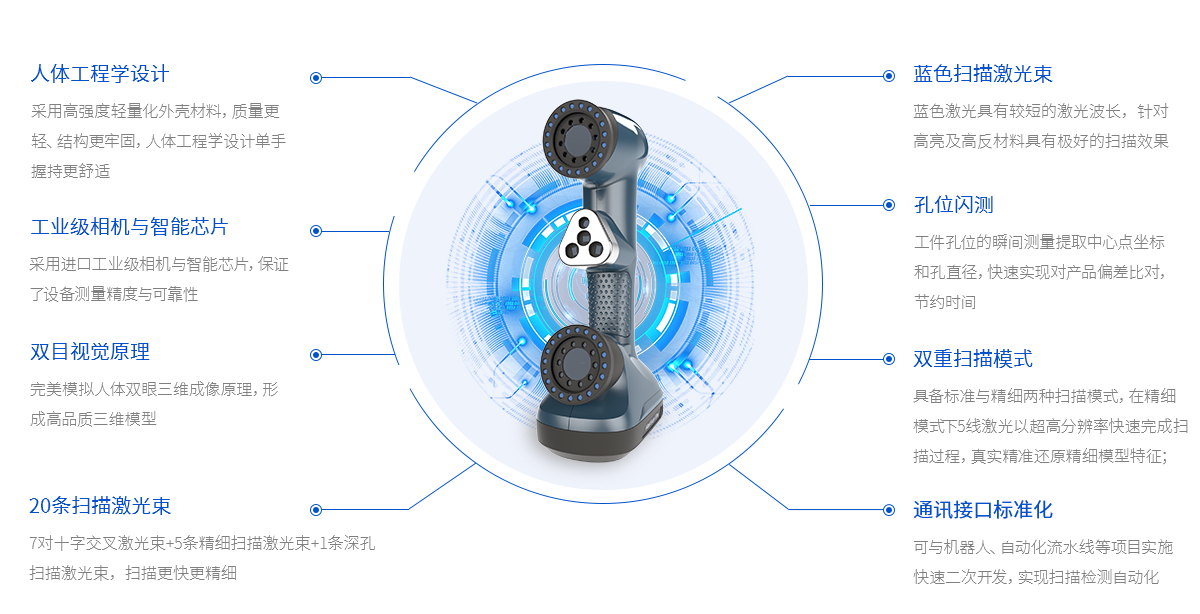

产品设计
产品优势
测量精度
●精度最高0.01mm，分辨率最高0.02 mm，具有极高重复性
●体积精度0.02+0.06mm/m，结合全局测量系统PhotoShot体积精度为0.02+0.025mm/m
●快捷的校准程序，精度不随使用时间发生改变
测量速度
●即插即用的系统，无任何前置使用程序
●设备操作简单，易学易用，初学者半小时即可熟练操作；
●使用高效稳定的USB3.0接口，实现数据的非常大速率的传输，提高扫描帧率，节约时间
●最多7对十字交叉扫描激光束+5条精细扫描激光束+1条深孔扫描激光束，扫描速度最高可达480000次测量/秒；
扫描特性
●手持任意扫描, 随身携带，只有1kg；
●在测量过程中，零件和扫描仪可以自由移动，不影响设备扫描效果
●高反、高亮、彩色表面可直接扫描，无需任何预处理
●多功能按键与软件实时交互，快速访问高频软件功能
●兼容UG、polyworks、solidworks、Geomagic Studio等三维设计软件
●操作方便，适用范围广，可在狭窄的空间扫描，对工作环境无要求。
软件特性
●扫描可视化：扫描同时电脑同步显示扫描结果，可实时查看扫描状态与效果
●模型对比检测：支持设计数模与扫描模型的特征创建、对齐、比对等，可一键生成检测报告
●自由空间坐标系创建：用户可自定义特征创建独立空间坐标系
●一键检测报告生成：可根据实际产品，进行不同方式的对齐、测量、比对检测等；可实现全尺寸及形位公差的检测分析，并自动生产检测报告。
●高性能点云处理算法：可实现快速的三维模型生成，节省数据处理时间
●丰富的三维数据处理功能：用户可根据需求对扫描数据进行任意处理，可360度全景浏览模型，查看
客户利益
极低的产品学习与使用成本
无任何操作经验者经过半小时培训即可熟练掌握设备的各类操作与校准程序，产品使用对环境要求低
极高的扫描效率
理想480000 次/秒的测量速度，快速完成各类工件的扫描建模
更广泛的扫描应用
可扫描各类不同尺寸物体及表面类型，自动化完成数据建模等应用，真正做到一机多能。
孔位闪测
快速自动自动提取工件表面孔位数据形成CAD图，用于工件的快速检测
技术参数
| 产品参数 | AltairScan | AltairScan Elite | ||
| 标准模式 | 精细模式 | 标准模式 | 精细模式 | |
| 测量速率 | 205,000次/秒 | 320,000次/秒 | 480,000次/秒 | 320,000次/秒 |
| 扫描区域 | 225×250mm | 275×250mm | ||
| 蓝色激光光源 | 3对十字扫描激光束 +5条精细扫描激光束+1条深孔扫描激光束 | 7对十字扫描激光束 +5条精细扫描激光束+1条深孔扫描激光束 | ||
| 激光类别 | Ⅱ类（人眼安全） | |||
| 分辨率 | 0.05mm | 0.03mm | 0.04mm | 0.02mm |
| 精度 | 最大0.03mm | 最大0.02mm | 最大0.02mm | 最大0.01mm |
| 体积精度 | 0.03+0.06mm/m | -- | 0.02+0.06mm/m | -- |
| 体积精度（结合photoshot） | 0.03+0.025mm/m | -- | 0.02+0.025mm/m | -- |
| 基准距 | 300mm | 150mm | 300mm | 150mm |
| 景深 | 250mm | 100mm | 250mm | 100mm |
